Estas casas se construyen con una tecnologia diferente pero mas rapido, seguro & economico. Las casas se entregen entre 4-6 meses solo. Podemos ofrecer varios modelos diferentes. Tambien se pueden construir con esta tecnica tambien la casa de su diseno. Ahora mismo construimos una casa piloto en Tindaya. Por mas detalles por favor contacte con Nosotros!
El sistema de la construcción ha sido muy poco sensible a la evolución, debido a esto y después de muchos años de investigación y desarrollo sobre sistemas constructivos que redujesen los costes y los tiempos de ejecución y por el contrario, aumentase la calidad de los edificios.
con la finalidad de resolver estos problemas a través de el sistema modular OBRA-PANEL, el cual además de de ahorrar tiempo de ejecución y mano de obra, logra resolver en un solo elemento las funciones estructurales y autoportantes, simplificando su ejecución, entregando elevados coeficientes termo acústicos y gran versatilidad de formas y acabados en obra.
OBRA-PANEL está en condiciones de ofrecer a sus clientes a traves de sus distribuidores la mejor relación calidad / precio y las soluciones tecnológicas más eficaces, proporcionando edificios ligeros y óptimos térmicamente, acústicamente y estructuralmente.
Equipo Humano:
OBRA-PANEL esta compuesto por un dinámico equipo comercial y junto a él trabaja un eficiente equipo técnico, compuesto por arquitectos, ingenieros y delineantes que se encargan del estudio y desarrollo de proyectos de edificación con el Sistema, así como de la adaptación de proyectos concebidos con sistemas constructivos tradicionales que deberán ser luego ejecutados por personal de Obra-panel System.
y técnicos que vayan a ejecutar la obra, permitiendo una importante optimización del proceso constructivo.
La calidad del sistema de producción de OBRA-PANEL, esta garantizada con el certificado ISO 9001 por la empresa certificadora TUV management. Ha superado todas las exigencias de la normativa, avalado por Documento de Idoneidad Técnica. (DIT) que nos faculta para construir estructuras portantes, emitido por el Instituto Eduardo Torroja de la Construcción.
Sistema constructivo:

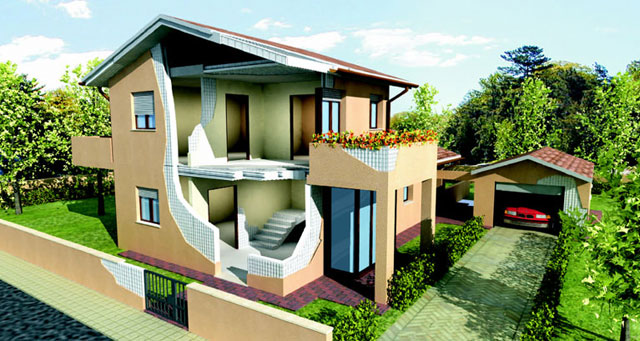

OBRA-PANEL es un sistema constructivo sismorresistente y termoaislante, basado en un conjunto de paneles estructurales de poliestireno expandido ondulado con una armadura básica adosada en sus caras constituida por mallazos de acero de alta resistencia y barras corrugadas, vinculados entre sí por conectores de acero electrosoldados.
La flexibilidad proyectual y su simplicidad en el montaje permiten la realización de cualquier tipología de construcción, desde viviendas unifamiliares hasta edificios de gran altura, así como la combinación con otros sistemas constructivos tradicionales y no tradicionales, concibiéndose como un sistema abierto.
Estos paneles colocados en obra según la disposición de muros, tabiques y forjados que presente su proyecto son completados “in situ” mediante la aplicación de hormigón a través de dispositivos de impulsión neumática.
De esta manera los paneles conforman los elementos estructurales de cerramiento vertical y horizontal de un edificio, cuya función estructural es calculada de acuerdo a la Instrucción de Hormigón Estructural EHE y el resto de normas de obligado cumplimiento vigentes en España o en el país de aplicación del sistema.
Este sistema es de junta húmeda, puesto que la unión entre los diferentes elementos que integran el sistema es continua. No existen por lo tanto ninguna clase de juntas horizontales ni verticales una vez proyectado el hormigón.
VENTAJAS DEL SISTEMA
Ligero:
Los paneles presentan una notable facilidad de desplazamiento, transporte e instalación, gracias su reducido peso, permite su empleo en cualquier situación. La ligereza de los paneles está de todos modos asociada a una notable rigidez tras ser aplicado el microhormigón estructural. Éste garantizará la integridad y la respuesta al uso para el cual han sido destinados.
El peso por metro cuadrado de los paneles antes de la aplicación del microhormigón o el mortero, es variable según su tipología, desde 3,5 Kg/m2 hasta 5 Kg/m2. Tal ligereza permite que un solo operario pueda mover con total facilidad más de 3 m2 de panel sin ninguna clase de problema.
Rápido de instalar :
Numerosas experiencias efectuadas en las condiciones más dispares en diversos países del mundo y con muy distinto grado de capacitación de la Mano de Obra, han demostrado una efectiva reducción de los tiempos de ejecución de obra, respecto de los correspondientes a los sistemas tradicionales de construcción.
Económico:
El sistema OBRA-PANEL representa una verdadera ventaja tanto para los usuarios finales como para las empresas constructoras, dado que aporta mejores prestaciones que los sistemas tradicionales, a un coste significativamente,menor.
La idea de disponer de un elemento que cumpla al mismo tiempo la función de pared de elevada resistencia y de aislamiento termoacústico, ha sido indudablemente acertada e innovadora. Con este motivo comparaciones económicas entre obras con OBRA-PANEL y otros sistemas tradicionales han demostrado un ahorro de más del 20%.
Resistente :
Numerosos ensayos de laboratorio efectuados en España y en diversos países del mundo, han evidenciado la elevada resistencia a la acción de las cargas sobre OBRA-PANEL. Para edificaciones usuales al estar las cargas distribuidas entre muchos elementos, la tensión de trabajo del hormigón suele ser muy inferior a la máxima admisible por este material.
Aislamiento :
-TÉRMICO:
El valor de la resistencia térmica total K de una pared compuesta por un panel formado por 4cm de espesor de poliestireno expandido de 15 Kg/m3 de densidad y dos caras con proyección de 3cm de espesor de microhormigón por un espesor total de 10cm es igual a 0.78 W/m2 º K. En el caso en que la pared se realice con un panel de 8cm de espesor de poliestireno expandido (densidad 15 kg/m3) la transmitancia térmica K es igual a 0.49 W/m2 º K. Tales niveles de aislamiento térmico superan enormemente los valores de K propios de los muros obtenidos normalmente en sistema tradicional y se traduce en un ahorro de energía que a modo indicativo podemos decir que es cerca del 40%, tanto para los ciclos de calefacción como de refrigeración.
- ACÚSTICO: El aislamiento acústico de OBRA-PANEL constituye una de las mejores ventajas del sistema constructivo.
Ignífugo :
El poliestireno expandido empleado para la fabricación de los paneles es de tipo Euroclase E. Las pruebas de resistencia al fuego, realizadas sobre placas construidas con panel TPR80 han demostrado una resistencia de más de > RF 120.
Sismoresistente :
Ensayos de laboratorio realizados sobre un prototipo de dos plantas en escala real, han demostrado que la estructura resiste a solicitaciones superiores al efecto de un Sismo de Primera Categoría, sin sufrir daño de
Ningunaclase.
Los resultados obtenidos con estos ensayos representan la confirmación científica de aquello que ya ha probado la naturaleza; en efecto, numerosos edificios realizados con el sistema han soportado con éxito los más severos seísmos en muchos países del mundo.
Resistente a huracanes :
Construcciones realizadas con el sistema OBRA-PANEL en zonas de elevado riesgo ciclónico han demostrando, a lo largo de los años, la capacidad a resistir al paso de los más devastadores ciclones confirmando empíricamente lo que ya se había verificado por medio de los cálculos, es decir la elevada resistencia de las construcciones OBRA-PANEL a las complejas solicitaciones y presiones de las fuerzas emitidas por los ciclones.
Elección de los acabados :
Las paredes realizadas con OBRA-PANEL pueden ser terminadas con cualquier tipo de acabado. Es posible aplicar un revestimiento directamente sobre el microhormigón proyectado, o como alternativa se puede emplear pinturas tradicionales sobre la obra gris o sobre un revoque alisado. En definitiva es posible aplicar cualquier tipo de revestimiento o acabados sin ninguna limitación.
PRODUCTOS
OBRA-PANEL SIMPLE (TPR/TPN/TPC/TPF)
El panel simple es el más versátil y tiene varios campos de aplicación:
- TPR (OBRA-PANEL RESISTENTE). Este tipo de panel se aplica para estructuras portante, con proyección de microhormigón estructural sobre ambas caras.
- TPN (OBRA-PANEL NORMAL). Se aplica en cerramientos verticales en fachadas exteriores y tabiques divisorios tanto en edificios nuevos como en reformas realizadas íntegramente con el sistema.
- TPC (OBRA-PANEL CERRAMIENTO). Se utiliza como cerramiento vertical exterior e interior en edificios con estructuras preexistentes.
- TPF (OBRA-PANEL FORJADO). Se emplea como elemento estructural resistente y termoaislante para forjados y cubiertas de hasta 6 m de luz.
OBRA-PANEL UNIDIRECCIONAL (TPU)
Para la ejecución forjados de luces importantes. Permite integrar barras de acero adicional en un espacio predispuesto por casetones para posteriormente hormigonar en obra de manera convencional. Es muy similar a una solución tradicional de forjado unidireccional de nervios in-situ.
En la foto: panel con armadura adicional
OBRA-PANEL DOBLE (TPD)
Está constituido por dos paneles simples, adecuadamente perfilados y unidos entre sí por medio de conectores horizontales, el cual tiene como resultado un encofrado perdido para ser rellenado con hormigón de adecuadas características y resistencia, que serán determinadas en función de las exigencias estructurales. Se emplea básicamente para importantes contenciones de terrenos.
OBRA-PANEL ESCALERA
Está constituido por un bloque de poliestireno expandido, cortado y perfilado en base al diseño del proyecto y revestido por dos mallas de acero conformadas y unidas entre sí por medio de conectores electrosoldados. Este panel armado adecuadamente y completado con hormigón dentro de los conductos que el mismo lleva, queda listo para su utilización en tramos de escalera de hasta 6 metros de luz libre. El panel escalera se caracteriza por su fácil y su muy rápida puesta en obra unidas a su particular ligereza y alta resistencia estructural.
OBRA-PANEL DESCANSILLO
Panel predispuesto para armaduras bidireccionales para la formación de descansillos de escaleras.
MALLA DE REFUERZO |
